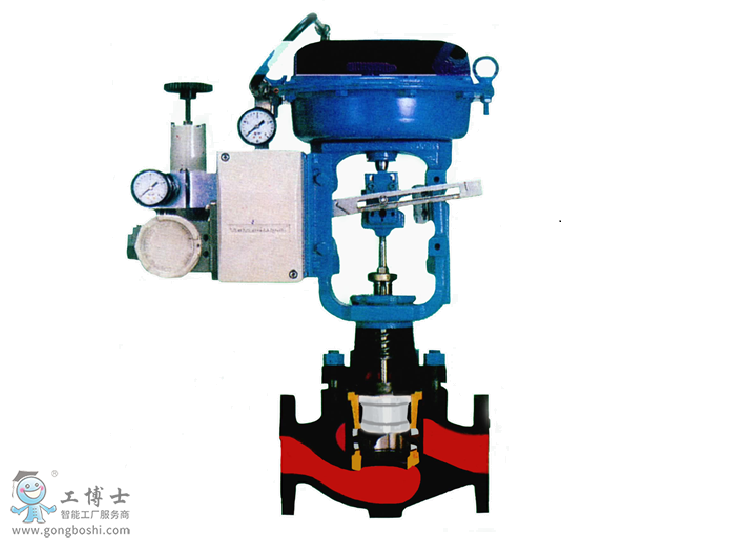

HCB籠式雙座調節閥技能參數和性能介紹
HCB籠式雙座調節閥是一種壓力平衡式的調節閥，閥動態穩定性好，噪音低，空化腐蝕小，適宜控制各種溫度高壓差流體;
閥體通道呈S流線形，還設有一個改善套筒周圍流體平穩流動的導流翼，壓降損失小，流量大，可調范圍廣，流量特性精度高;
調節閥配用多彈簀式薄膜執行機構，結構緊湊，輸出力大。
1.閥體型式
雙座鑄造球型角閥
公稱通徑40~200 mm
公稱壓力ANSI 125、150、300、600JIS10、 16、20、30、40K PN1.6、 4.0、6.4MPa
連接型式
法蘭式: FF,RF,RJ,LG標準按ANSI B16.5JIS B2201,JB/T79.1,JB/T79.2 ,凹凸面
焊接式:嵌接焊SW (40~50mm)
對接焊BW ( 65~200mm)
材料
ZG25 ZG1Cr1 8Ni9 ZG0Cr17Ni12Mo21.25Cr0.5Mo 5.0Cr0.5Mo SCPH21SCPH61 Ti
上閥蓋
常溫型(P):-5~+ 230°C
伸長I型(E1):+230~+556 °C
伸長II型(E2):整體式(E2I): -100~-45 °C
焊接式(E2W):-196~-100 °C
伸長II型(E2):整體式(E2I): -100~-45 °C
焊接式(E2W):-196~-100 °C
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯， 含浸聚四氟乙烯石棉，石棉編織填料。
閥體組件結構圖
2、閥內組件
閥芯型式：壓力平衡式閥芯
流量特性：等百分比(%)線性(L)
材料：17-4PH，0Cr17Ni12Mo2堆焊司太萊合金
3、執行機構
型式：HA多彈簀式薄膜執行機構,電動執行機構
膜片材料：乙丙 橡膠夾尼龍
彈簀范圍：0.04r0.2，0.08~0.24MPa
供氣壓力：0.28，0.3，0.40MPa
氣源接頭：RC %4
環境溫度：-30r+70°C .
4、閥作用型式：氣-開式或氣-關式
5、附件：定位器、手輪機構、氣動閥位傳送器
6、性能
泄露量金屬閥座:符合ANSI B16.104 II級小于額定Cv的0.5% , 軟閥座:符合ANSI B16.，104 VI級小于額定Cv的10 -7
回差:1%(帶定位器) 3% (不帶定位器)
線形:土1%(帶定位器)土5%(不帶定位器)
7、可調范圍:50: 1
