19&79系列Kentintrol籠式調節閥直通式設計/角式設計選型原理
1、19&79系列Kentintrol籠式調節閥概述
該系列調節閥結構非常緊湊，按ASME VIII標準設計，流通能力大，閥芯選擇范圍廣。這意味著該系列調節閥能夠滿足絕大多 數過程控制要求。
19系列的閥體為直通式設計，79系列為角式設計，二者所配閥芯結構完全相同。來自于1200 / 7200系列籠式調節閥，專用于 電力行業惡劣工況。
2、19&79系列Kentintrol籠式調節閥特點

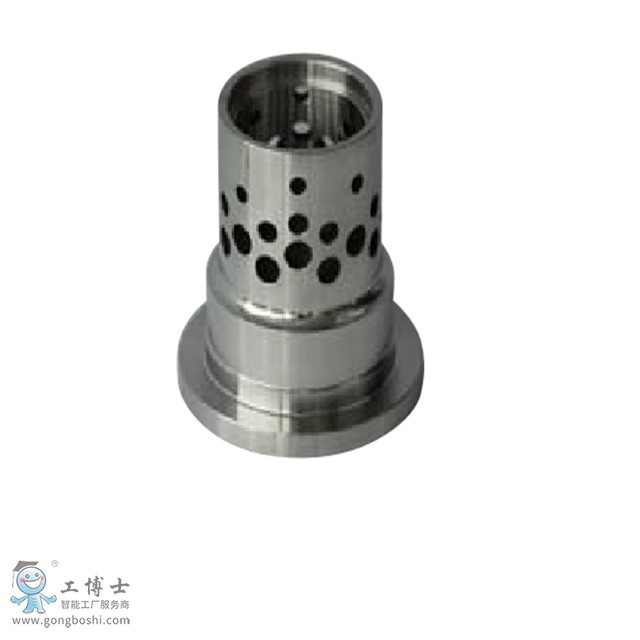

閥芯
–良好的降噪、抗汽蝕、抗沖刷性能
–優化的閥內流道設計
–高可調比、高穩定控制
–壓力恢復低、高壓力恢復系數
– 同一閥體尺寸配有多種閥芯尺寸及多種閥芯型式，有單層籠套、多層籠套及變級籠套可選
– 可選配用于噪音控制的及動態衰減裝置
– 固有流量特性曲線有等百分比、修正等百分比、線性及快開特性曲線可選
– 平衡式閥芯及非平衡式閥芯設計
– 所有閥內件均可從閥門頂部取出，便于快速維護及部件更換
– 對夾式籠套
– 大閥體容積便于多種閥芯配置
3、19&79系列Kentintrol籠式調節閥參數
閥體及連接端口尺寸
公稱直徑– 1" to 36"（25mm to 900mm）
壓力等級 – ANSI 150磅 到ANSI 4500磅級（PN10 to PN640）
– API美國石油協會壓力等級全系列
設計參考標準 – ASME B16.34閥門栓接系統標準
– ASME VIII – ASME FCI 70-2調節閥
閥座標準 – ASME B16.25
–對焊標準
– ASME B16.5-管道法蘭標準 – NACE MR-01.75/
ISO 15156腐蝕匹配材料標準 – PED壓力容器認證
泄漏等級 – ANSI III級至ANSI VI級
