特殊功能
§ 氣體出口露點從+2至+15℃[35.6 to 59 °F]可調
§ 露點穩定性<± 0.1℃[±0.18 °F]
§ 預熱時間＜5分鐘
§ 濕度監測
§ 結構緊湊，重量輕
§ 提供多種材料的熱交換管
§ 可選加酸裝置
§ 低維護量
應用
氣體預處理系統 PSS-20 適用于各種間斷和連續運行。
M&C 便攜式氣體預處理系統 PSS-20 經過重新設計。包括具備標準氣體溫度的監控和從外部可見的溫度顯示。
整個氣體預處理系統都安裝在一個緊湊且防沖擊的金屬外殼中，配有可拉出手柄。可以輕易實現在不同地點快速可靠的進行氣體分析。
描述
PSS-20 氣體預處理系統配備了高性能 Peltier 電子冷凝器作為標準配置。
冷凝器配有射流熱交換管，可將樣氣冷卻至恒定的＋5℃[41 °F]（取決于環境溫度）。系統啟動后，當溫度達＜+8℃[46.4 °F]的工作溫度時，N 系列樣氣泵通過狀態觸點自動打開。SR25.2 蠕動泵可確保冷凝液排出，從而實現長期穩定的測量。采用雙極 FPF 超細過濾器進行相應的顆粒過濾。
SR25.3 蠕動泵用于加酸裝置可選。
PSS-20 便攜式氣體預處理系統是一套完整的預處理系統，適用于大多數氣體分析。

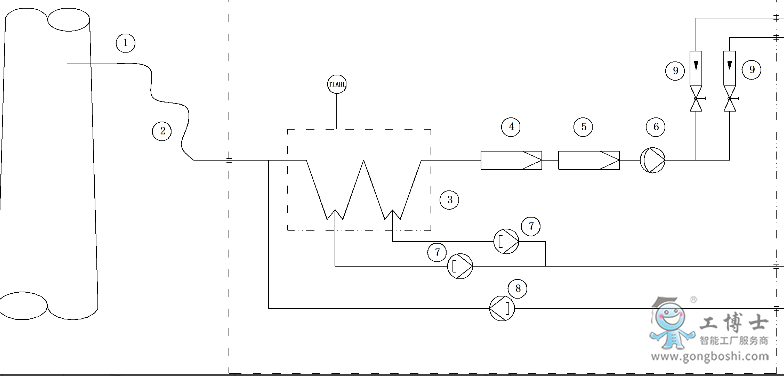

PSS-20 氣體流程圖
1
氣體采樣探頭
2 伴熱管線
3 Peltier氣體冷凝器
4 初級過濾器FPF+(2μm)帶LA3濕度傳感器
5 二級過濾器FPF-0.1μm
6 樣氣泵 N5 KPE
7 蠕動泵SR25.2用于排液
8 加酸蠕動泵SR25.3(可選)
9 流量計FM40(15 - 150 Nl/h & 25 - 250 Nl/h)
技術參數
|
氣體預處理系統 PSS®系列
|
PSS-20
|
|
|
訂貨號
|
760-280200000
|
|
|
樣氣出口露點溫度
|
可 調 +2 至 +15 ℃ [35.6 至 59 ℉]， 出 廠 設 置 ：+5 ℃ [41 ℉]
|
|
|
樣氣出口露點穩定性
|
在恒定條件下< ±0.1 ℃ [±0.18 ℉]
|
|
|
樣氣入口溫度
|
****高 180 ℃ [356 ℉] 配不銹鋼穿板接頭
|
|
|
樣氣入口水蒸汽飽和度
|
* *** 高 80 ℃ [176 ℉]
|
|
|
氣體流量
|
****大 2x150 Nl/h
|
|
|
環境溫度
|
+5 至 +40 ℃ [41 至 104 ℉]
|
|
|
存儲溫度
|
-25 至 +65 ℃ [-13 至 149 ℉]
|
|
|
壓力
|
0.7 bar 至 1.4 bar abs
|
|
|
冷卻能力
|
****大 90 KJ/h
|
|
|
樣氣入口數量
|
1
|
|
|
樣氣出口數量
|
2
|
|
|
樣氣連接
|
DN 4/6 mm 管連接
|
|
|
樣氣接觸零件的材料
|
SS316Ti、玻璃、PVDF、PTFE、Novoprene®、FKM
|
|
|
預熱時間
|
約 5 分鐘
|
|
|
電源
|
230VAC ±10 ，50/60 Hz
|
|
|
功耗
|
***大 400 VA; 選擇 702 溫度控制器和伴熱管線：230 V AC：***大 1080 VA
|
|
濕度監測
|
是
|
|
|
保險絲參數
|
4A t，5 x 20 mm,（選擇 702 伴熱管線溫度控制器：6 A）
|
|
|
電氣連接
|
2m 通用電源線三孔國標插頭
|
|
|
外殼
|
防沖擊帶提手外殼
|
|
|
防護等級
|
IP20
|
|
|
外殼顏色
|
黑/白色
|
|
|
外殼尺寸（W x H x D）
|
342 x 411 x 245mm
|
|
|
電氣設備標準
|
EN61010
|
|
|
重量
|
約 12.5kg
|
|
|
|
|
|
|
可選項
|
描述
|
訂貨號
|
|
加酸裝置
|
包含加酸蠕動泵 SR25.3，PVDF 三通接頭，PVDF 穿板接頭的全部
部件和安裝布線服務
|
760-280200001
|
|
伴熱管線電子溫度控制器 TC2
***長 6 米 [≈23.6 英尺]（230 V） 伴熱管線 100 W/m PT100
|
702 控 制 范 圍 0 至 200 ℃ [32 至 392 ℉ ]， 輸 入 PT100， 電
源 230 V 50/60 Hz，觸點容量***大 250 V AC 3A，包括安裝，包括 7 針插頭 10 A
|
760-280200002
|
PTFE = 聚四氟乙烯（特氟龍®）
FKM = 氟橡膠
PVDF = 聚偏氟乙烯
*技術數據中的***大值基于環境溫度為 25℃[77℉]和出口露點溫度為 5℃[41℉]時的總冷卻功率條件下。特氟龍®是美國杜邦性能彈性體的注冊商標。
請注意：Nl/h 和 Nl/min 參照德國標準 DIN 1343，并基于這些標準條件:0 ℃ [32℉]， 1013 mbar。
