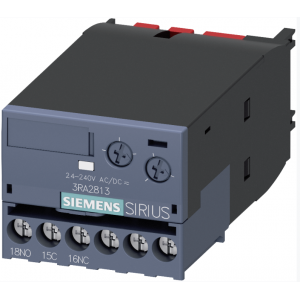

電子時間延遲 輔助開關 響應延遲 繼電器 1 個轉換觸點 24...240 V AC/DC 時間范圍 0.05 ... 100 s 可快裝在正面 用于接觸器 3RT2 S00-S3 和 輔助接觸器 3RH2 S00 螺栓型端子 可變電阻用于阻尼 內置接觸器線圈 |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
電子延遲輔助開關 |
| 產品類型名稱 |
3RA28 |
| 綜合技術數據 |
| 接觸器的結構尺寸 可組合的 依公司特殊情況而定的 |
S00、S0、S2、S3 |
| 產品組件 半導體輸入端 |
不 |
| 產品擴展 需要 遠程操作 |
不 |
| 產品擴展 可選 遠程操作 |
不 |
| 絕緣電壓 針對根據 IEC 60664 的過電壓類別 III 污染度 3 時 測定值 |
300 V |
| 試驗電壓 絕緣檢查的 |
1.5 kV |
| 污染程度 |
3 |
| 抗沖擊電壓能力 測定值 |
4 kV |
| 試驗電壓 用于沖擊電壓試驗 |
4 800 V |
| 防護等級 IP 連接端子 |
IP20 |
| 耐沖擊性 符合 IEC 60068-2-27 |
15g / 11 ms |
| 抗震強度 符合 IEC 60068-2-6 |
10 ... 59 Hz: 0.35 mm, 60 ... 150 Hz: 2g |
| 機械式使用壽命（轉換周期） 典型 |
10 000 000 |
| 機械式使用壽命（轉換周期） |
|
| ● 結構尺寸為 S00 的接觸器 3R.2 |
10 000 000 |
| ● 結構尺寸為 S0 的接觸器 3R.2 |
10 000 000 |
| ● 結構尺寸為 S2 的接觸器 3R.2 |
10 000 000 |
| ● 結構尺寸為 S3 的接觸器 3R.2 |
10 000 000 |
| 電氣使用壽命（操作循環） AC-15 時 230 V時 典型 |
10 000 000 |
| 電氣使用壽命（操作循環） |
|
| ● 結構尺寸為 S00 的接觸器 3R.2 |
100 000 |
| ● 結構尺寸為 S0 的接觸器 3R.2 |
100 000 |
| ● 結構尺寸為 S2 的接觸器 3R.2 |
100 000 |
| ● 結構尺寸為 S3 的接觸器 3R.2 |
100 000 |
| 可設置的時間 |
0.05 ... 100 s |
| 相對的調節精度 參考刻度盤終值 |
15 % |
| 重啟待機時間 |
150 ms |
| 參考標示 符合 IEC 81346-2:2009 |
K |
| 相對的重復精度 |
1 % |
| 環境溫度影響 |
±1 % |
| 電源電壓的影響 |
±1 % |
| RoHS 指令（日期） |
10/01/2009 |
| 產品功能 |
| 產品功能 星－三角開關電路 |
不 |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
AC/DC |
| 控制饋電電壓 1 AC 時 |
|
| ● 50 Hz 時 |
24 ... 240 V |
| ● 60 Hz 時 |
24 ... 240 V |
| 控制饋電電壓頻率 1 |
50 ... 60 Hz |
| 控制饋電電壓 1 |
|
| ● DC 時 |
24 ... 240 V |
| 工作區要素控制饋電電壓測定值 DC 時 |
|
| ● 初始值 |
0.85 |
| ● 終值 |
1.1 |
| 工作區要素控制饋電電壓測定值 AC 時 50 Hz 時 |
|
| ● 初始值 |
0.85 |
| ● 終值 |
1.1 |
| 工作區要素控制饋電電壓測定值 AC 時 60 Hz 時 |
|
| ● 初始值 |
0.85 |
| ● 終值 |
1.1 |
| 過電壓限制器的結構形式 |
帶壓敏電阻器 |
| 切換功能 |
| 開關功能 |
|
| ● 動作延遲的 |
是的 |
| ● 響應延遲/瞬時切換 |
不 |
| ● 接通脈沖單次觸發 |
不 |
| ● 接通脈沖單次觸發/瞬時切換 |
不 |
| ● 返回延遲 |
不 |
| 開關功能 |
|
| ● 通過暫停對稱閃爍啟動/瞬時切換 |
不 |
| ● 通過暫停對稱閃爍啟動 |
不 |
| ● 通過脈沖對稱閃爍啟動/瞬時切換 |
不 |
| ● 通過脈沖對稱閃爍啟動 |
不 |
| ● 通過暫停非對稱閃爍啟動 |
不 |
| ● 開始脈沖式非對稱閃爍 |
不 |
| 開關功能 |
|
| ● 有固定節拍和脈沖的開始 |
不 |
| ● 有固定節拍和間歇的開始 |
不 |
| 開關功能 |
|
| ● 有可變節拍和脈沖的開始 |
不 |
| ● 有可變節拍和間歇的開始 |
不 |
| 開關功能 |
|
| ● 帶跟蹤時間的星－三角開關電路 |
不 |
| ● 星－三角開關電路 |
不 |
| 開關功能 使用控制信號 |
|
| ● 附加的響應延遲 |
不 |
| ● 脈沖關斷 |
不 |
| ● 脈沖關斷/瞬時切換 |
不 |
| ● 返回延遲 |
不 |
| ● 返回延遲/瞬時切換 |
不 |
| ● 脈沖延遲 |
不 |
| ● 脈沖延遲/瞬時切換 |
不 |
| ● 脈沖形成的 |
不 |
| ● 脈沖形成/瞬時切換 |
不 |
| ● 外加相應延遲/瞬時切換 |
不 |
| ● 響應延遲/返回延遲 |
不 |
| ● 響應延遲/返回延遲/瞬時切換 |
不 |
| ● 接通脈沖單次觸發 |
不 |
| ● 接通脈沖單次觸發/瞬時切換 |
不 |
| 開關功能 脈沖接點繼電器 使用控制信號 |
|
| ● 通過關閉的控制信號可重新觸發/瞬時切換 |
不 |
| ● 通過接通的控制信號可重新觸發 |
不 |
| ● 通過接通的控制信號可重新觸發/瞬時切換 |
不 |
| ● 通過關閉的控制信號可重新觸發 |
不 |
| 控制接口的規格 無浮動式 |
是的 |
| 保護裝置，防止短路導致開關裝置損壞。 |
| 熔斷體規格 用于輔助開關的短路保護 需要 |
保險絲gL/gG: 4A |
| 輔助電路 |
| 材料 開關觸點 |
AgNi |
| 轉換器數量 |
|
| ● 延遲轉換的 |
1 |
| 工作電流 輔助觸頭的 AC-15 時 |
|
| ● ***大值 |
3 A |
| ● 24 V 時 |
3 A |
| ● 250 V 時 |
3 A |
| 工作電流 輔助觸頭的 作為常閉觸點 AC-15 時 |
|
| ● 24 V 時 |
3 A |
| ● 250 V 時 |
3 A |
| 工作電流 輔助觸頭的 作為常開觸點 AC-15 時 |
|
| ● 24 V 時 |
3 A |
| ● 250 V 時 |
3 A |
| 工作電流 輔助觸頭的 DC-13 時 |
1 ... 0.1 |
| 工作電流 輔助觸頭的 DC-13 時 |
|
| ● 24 V 時 |
1 A |
| ● 125 V 時 |
0.2 A |
| ● 250 V 時 |
0.1 A |
| 開關頻率 帶有接觸器3RT2 ***大值 |
2 500 1/h |
| 觸點負荷能力 輔助觸頭的 符合 UL |
B300 / R300 |
| 主電路 |
| 電壓類型 |
AC/DC |
| 輸入/ 輸出 |
| 產品功能 |
|
| ● 繼電器輸出端 轉換延遲的/立刻的 |
不 |
| ● 零電壓安全 |
不 |
| 電磁兼容性 |
| EMC 抗干擾穩定性 符合 IEC 61812-1 |
環境 A（工業領域） |
| 電纜連接的干擾耦合 |
|
| ● 來自脈沖 按照IEC 61000-4-4的 |
2kV電網電源連接 / 1kV控制極 |
| ● 來自線對地浪涌 符合 IEC 61000-4-5的 |
2 kV |
| ● 來自導線-導線浪涌 符合 IEC 61000-4-5的 |
1 kV |
| 電磁場產生的的干擾饋入 按照IEC 61000-4-3的 |
10 V/m |
| 靜電的放空 按照IEC 61000-4-2 |
8 kV |
| 安全 |
| 防護等級 IP 正面的 符合 IEC 60529 |
IP20 |
| 絕緣方式 |
基本絕緣 |
| 類別 按照EN 954-1 |
無 |
| 接口/ 接線端子 |
| 產品組件 用于輔助和控制電路的可拆下接線夾 |
是的 |
| 電氣連接規格 用于輔助和控制電路 |
螺栓連接 |
| 可連接的導線截面類型 |
|
| ● 單芯線的 |
0.5 ... 4 mm², 2x (0.5 ... 2.5 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ● 在 AWG 導線處 單芯線的 |
2x (20 ... 14) |
| ● 在 AWG 導線處 多芯線 |
2x (20 ... 14) |
| 可連接的導線截面 |
|
| ● 單芯線的 |
0.5 ... 4 mm² |
| ● 細芯線的 帶有電纜末端加工 |
0.5 ... 2.5 mm² |
| ● 細芯線的 無電纜末端加工 |
0.25 ... 1.5 mm² |
| AWG 號碼 作為已編碼可連接的導線截面 |
|
| ● 單芯線的 |
20 ... 14 |
| ● 多芯線 |
20 ... 14 |
