一、產品簡介及用途：

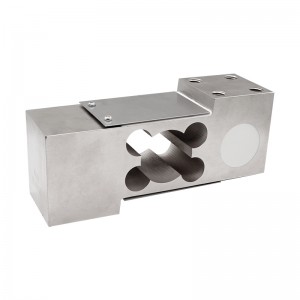

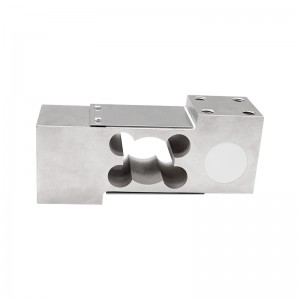

LCZ-302A平行梁式傳感器彈性體采用剪切或彎曲懸臂結構，一端固定、一端受力。結構強度高，可用于各種拉伸力和壓縮力的承載和測量。具有防塵密封、量程范圍廣、精度高、性能穩定可靠、安裝使用方便等特點。適用于電子秤、衡器等各種測力、稱重的工業自動化測量控制系統。
二、產品結構與外形尺寸：
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
50kg~500kg |
輸出電阻 |
350±5Ω |
| 輸出靈敏度 |
2.0±0.05mV/V |
工作溫度范圍 |
-20~+70℃ |
| 非線性 |
±0.03~±0.05%F.S. |
安全過載 |
150%F·S |
| 滯后誤差 |
±0.03%F.S. |
絕緣電阻 |
≥2000MΩ |
| 重復性誤差 |
±0.03%F.S. |
激勵電壓 |
5V~12V |
| 蠕變 |
±0.03%F.S. |
防護等級 |
IP66 |
| 零點溫度系數 |
±0.05%F.S./10℃ |
材質 |
合金鋼、不銹鋼 |
| 靈敏度溫度系數 |
±0.05%F.S./10℃ |
線纜 |
Φ5x3m |
| 輸入電阻 |
380±30Ω |
|
|
