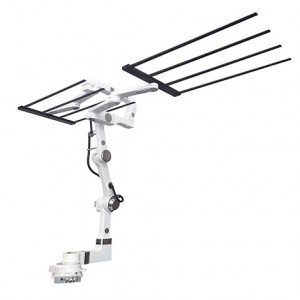

MFS2500D

大型液晶玻璃基板搬運機器人
負載：60KG
動作范圍：2300mm
控制柜：DX100
用途：搬運、潔凈室

適用于第8代（2200*2500mm）超大型液晶玻璃基板的高速搬運。

高速、穩定搬運，提高生產效率。

高度柔性動作，大幅度削減配套設備費用。

長期保持高潔凈度，降低運營成本。

大幅縮短生產線建立時間。

項目		規格
名稱		MOTOMAN-MFS2500D-4000
機型		YR-MFS060D-A00
構造		水平多關節形(6個自由度)
負載		60kg/手臂
重復定位精度*1		±0.2mm
動作范圍	U軸(上下軸)	4000mm
	S軸(回轉軸)	-180.5°~+180.5°
	L，R軸(前后軸)	-2300mm~+2300mm
	左右運作	-50mm~+50mm
	扭動運作	-0.5°~+0.5°
***大速度	U軸(上下軸)	1150mm/s
	S軸(回轉軸)	1.57rad/s,90°/s
	L，R軸(前后軸)	***大3800mm/s
容許力矩	L，R軸(前后軸)	470N·m
容許慣性力矩(CD2/4)	L，R軸(前后軸)	140kg·m2
標準噴涂色		孟塞爾munsell N9.5
本體質量		2500kg
潔凈度*2		ISO4
安置環境	溫度	15~25°C
	濕度	20~80%RH(不結露)
	振動	4.9m/s2以下
	其他	·環境沒有引火性及腐蝕性氣體 ·遠離水 ·遠離電子噪音源 ·安裝機器人水平面水平度在0.5mm以下
電源容量*3		12.0kVA

*1：依據JIS B8432標準

*2：潔凈度依據ISO-14644標準。在0.4m/s以上的向下流風速環境下，來確保工件搬運面以上潔凈度。

*3：根據用途、作業形式會有所不同。
