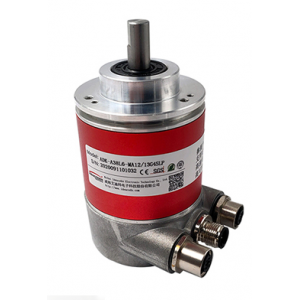

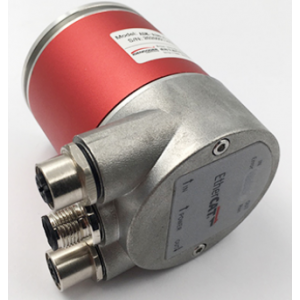

產品型號說明
法蘭形式為夾緊絲孔安裝，主尺寸為58mm；出線方式為航插側出，實心軸直徑為10mm；多圈***式，多圈分辨率為12位，單圈分辨率為13位，工作電壓為8-30VDC，輸出方式為EtherCAT。
機械尺寸圖
機械尺寸圖
技術參數
1.機械參數
|
允許***大機械轉速
|
啟動力矩
（N·M）
|
軸***大負荷
|
轉動慣量
（Kg·m2）
|
重量
（Kg）
|
|
軸向
|
徑向
|
|
3000rpm
|
9.8×10-4
|
30N
|
20N
|
8.0×10-7
|
0.2
|
2.電氣參數（分辨率以編碼器外殼標簽為準）
|
電源電壓
|
多圈分辨率
|
單圈分辨率
|
EtherCAT接口
|
|
8-30V
|
12位
|
13位
|
CoE協議
|
3.環境參數（工作溫度-40℃～+85℃可定制）
|
工作溫度
|
儲存溫度
|
***大濕度
|
防護等級
|
|
-25℃～85℃
|
-25℃～90℃
|
85%無凝露
|
IP54
|
4.接線表（接線顏色定義以編碼器外殼標簽為準）
|
信號
|
DC8-30V
|
GND(0V)
|
TxD+
|
TxD-
|
RxD+
|
RxD-
|
|
POWER
|
POWER
|
IN/OUT
|
IN/OUT
|
IN/OUT
|
IN/OUT
|
|
引腳
|
M12-A碼
4芯
公型 -1
|
M12-A碼
4芯
公型-3
|
M12-D碼
4芯
母型-1
|
M12-D碼
4芯
母型-3
|
M12-D碼
4芯
母型-2
|
M12-D碼
4芯
母型-4
|
