一、特點與用途：

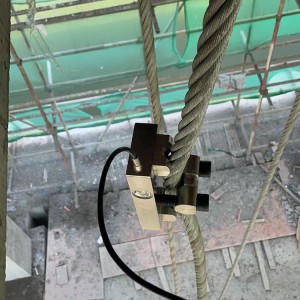

HZ-PY旁壓荷重傳感器安裝方便、操作簡單、維修容易，通過測量測量鋼絲繩上的拉力所產生的張力，計算成啟閉機的荷載

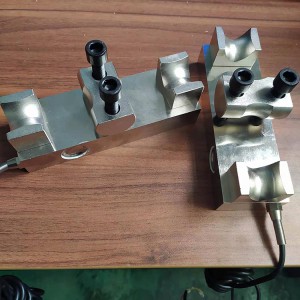

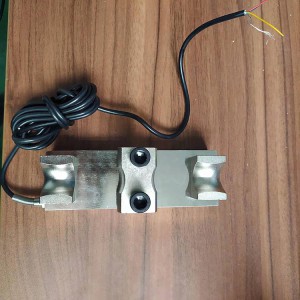

二、產品結構示意圖：
三、技術參數：
|
參數
|
單位
|
技術指標
|
|
靈敏度
|
mV/V
|
2.0±0.01
|
|
非線性
|
≤ %F·S
|
±0.05
|
|
滯后
|
≤ %F·S
|
±0.05
|
|
重復性
|
≤ %F·S
|
±0.03
|
|
蠕變
|
≤ %F·S / 30min
|
±0.03
|
|
零點輸出
|
≤ %F·S
|
±1
|
|
零點溫度系數
|
≤ %F·S / 10℃
|
±0.02
|
|
靈敏度溫度系數
|
≤ %F·S / 10℃
|
±0.02
|
|
工作溫度范圍
|
℃
|
-20℃ ~ +80 ℃
|
|
輸入電阻
|
Ω
|
380±2Ω
|
|
輸出電阻
|
Ω
|
350±2Ω
|
|
安全過載
|
%F·S
|
150%F·S
|
|
絕緣電阻
|
MΩ
|
≥5000 MΩ（50 VDC）
|
|
推薦激勵電壓
|
V
|
10V ~ 15V
|
變送器是將荷重傳感器產生的毫伏信號轉換成抗干擾能力強、傳輸距離遠的4-20mA電流信號的轉換、輸出設備。
變送器與荷重傳感器與儀表的聯接
|
接線定義
|
+24V
|
G
|
電流輸出
|
|
|
尾線線色
|
紅
|
黑
|
黃
|
|
