1、概述

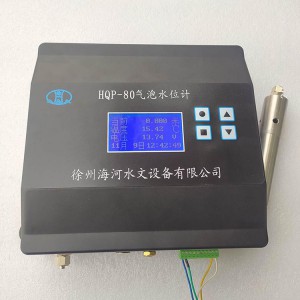

    HQP-80氣泡水位計適用于需要連續***測量水位的環境，因不需要建水位井，對水文站水位、水庫水位、大壩測壓管以及上下游水位的監測，氣泡式水位計是***理想的水位監測儀器之一。它具有安裝維護方便、操作靈活、運行穩定可靠、精度高等特點。

水位計采用芯體作為高精度壓力檢測單元。壓力測量精度0.05%，具有低功耗、抗腐蝕、抗輻射、抗干擾、可長期加壓等優點。

2、工作原理

需要采集時氣泵工作產生壓縮空氣，進入水位計內部的緩沖氣腔后流經專用氣流管路，進入水下氣室，當氣壓大于水壓時，水下的氣室空氣流出氣室，實現氣壓和水壓的平衡。然后氣泵停止打氣，待壓力穩定后，水位計內部的芯體部位的氣壓即是水壓，根據不同的液體密度，轉換成液位高度。

3、產品特點

   ◆電源、通訊等端口具有防雷保護功能

   ◆無需建測井，氣管接頭選用寶塔接頭，方便、可靠，安裝、使用和維護方便

   ◆雙級單向氣閥，自動恒定氣壓

   ◆兩級氣腔（室）緩沖 在水位計內部和入水氣管的末端各一個氣腔，緩沖瞬時氣壓

   ◆故障自動檢測       芯體故障、氣管堵塞、漏氣、打壓超時、高水位、低水位、電源

                        電壓低等自動檢測并上傳

   ◆傳感器選用高精度芯體

◆超低功耗 靜態電流小于3.2mA

◆寬電壓 10VDC~14VDC�？啥ㄖ�9-30V輸入

◆寬量程 0~20m，0~40m可選,或其他規格

◆多通訊方式 標配數字量：485（MODBUS_RTU協議）；模擬量（可選）：4~20mA

◆多工作模式 模式0定時采集，可實現超低功耗，設置氣泵工作間隔 及工作

                     時間，保證數據實時性的同時***大限度降低功耗；模式2按鍵

                     或者上位機命令采集，方便現場調試

◆內嵌時鐘模塊

◆2.5M字節固態存儲  可存帶有時間標簽的20480組數據，如果一天存2次，可存28

                     年。循環存儲

◆軟件、按鍵兩種設置  工作模式、液體密度，采集定時，觸發間隔，氣泵限時、穩定

                      時間、監測限時、監測變幅485通訊地址等參數均可通過軟件、

                      按鍵設置。采集期間，按鍵禁止操作。

◆中文液晶顯示   采集時，自動點亮顯示；按任意鍵開、關顯示，點亮狀態下無操作5

                 秒后自動關閉；按鍵設置過程無操作1秒后退出設置，屏關閉

4、主要技術指標

量程：0~20m，0~40m，40米以上                 精度：±0.05% FS

分辨率：1mm或0.1mm，標準1mm                 輸出接口：標配RS485(MODBUS-RTU)，可選4~20mA

供電：DC12 V（建議5 A） ，可定制DC8-30V      2.5M字節固態存儲（5.3協議部分詳解）

氣管直徑：φ8                                ***大工作電流：1A

溫度：-20～70°C                             存儲溫度：-40～80°C

相對濕度：95%RH                              氣源：空氣

氣壓形式：2級單向閥自動氣路衡定

    采集定時（1～65535分）：模式“0”上一次采集結束后經過此延時，啟動一次采集

液體密度：01000到65000（對應密度0.1000～6.5000），一般取 1.0000
