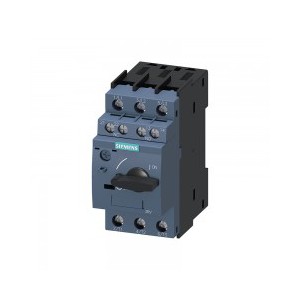

脫扣器 10 A A 脫扣器 7...10 A， N 脫扣器 130 A，用于起動器組合，螺紋連接，標準交換容量

產品品牌名稱

SIRIUS

產品名稱

斷路器

產品的規格

用于起動器組合

產品類型名稱

3RV6

綜合技術數據

斷路器的結構尺寸

S00

損耗功率 [W] 總計典型

7 W

絕緣電壓污染度 3 時 AC 時測定值

690 V

抗沖擊電壓能力測定值

6 kV

耐沖擊性符合 IEC 60068-2-27

25g / 11 ms

RoHS 指令（日期）

05/01/2012

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-20 ... +60 °C

● 運輸期間

-50 ... +80 °C

相對空氣濕度運行期間

10 ... 95 %

主電路

極數用于主電路

3

工作電壓

● 測定值

690 V

● AC-3 時測定值 ***大值

690 V

工作頻率測定值

50 ... 60 Hz

工作電流測定值

10 A

工作電流 AC-3 時 400 V 時測定值

10 A

開關頻率 AC-3 時 ***大值

15 1/h

保護和監控功能

極限短路電流 (Icu) 分斷能力 AC 時 400 V 時測定值

100 kA

工作短路電流 (Ics) 分斷能力 AC 時 400 V 時測定值

100 kA

電流動作值無延遲的短路脫扣器的

130 A

保護裝置，防止短路導致開關裝置損壞。

產品功能短路保護

是

短路脫扣器的規格

磁性的

裝入/固定/外廓尺寸

裝入位置

任意的

緊固類型

按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊

高度

97 mm

寬度

45 mm

深度

96 mm

須遵守間距到接地部件

● 向前地

0 mm

● 反向地

0 mm

● 向上地

50 mm

● 側向地

30 mm

● 向下地

50 mm

接口/ 接線端子

電氣連接規格

● 用于主電路

螺栓連接

電氣連接的排列用于主電路

上面和下面

可連接的導線截面類型

● 用于主觸點

— 單芯線或多芯線

2x (0,75 ... 2,5 mm²), 2x 4 mm²

— 細芯線的帶有電纜末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

● 在 AWG 導線處用于主觸點

2x (18 ... 12), 2x (20 ... 16)

擰緊扭矩

● 用于主觸點螺栓連接時

0.8 ... 1.2 N·m
