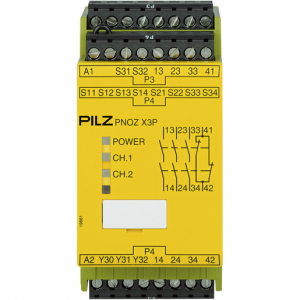

安全繼電器（獨立式），輸入：?jiǎn)?雙通道接線， 輸出：2 N/O, 1 N/C, 2 SC, UB 24 - 240 V AC/DC, UM = 0.02 - 0.5 VAC/DC, UMmax = 690 V，寬度：45 mm，靜止監控器，鍍膜版本。 該裝置監控 電機停止運轉時產生的EMC電壓。
技術數據
電氣數據
| 供電電壓 (V) |
24 - 240 V |
| 電源電壓類型U1 |
AC/DC |
| 功率消耗AC |
5 VA |
| 功率消耗DC |
3 W |
測量電路
| 測量電路頻率范圍（Hz） |
0 - 3000 Hz |
| 設置范圍響應值 Uon |
20 - 500 mV |
| 重置值Uoff |
2 x Uon |
半導體輸出
| 半導體輸出數量 |
2 |
| 外部電源電壓的允許公差DC 半導體 |
-20 %/+20 % |
| 利用率類別符合 EN 60947-1 |
DC-12 |
繼電器輸出
| 使用類別AC/DC1標準 |
EN 60947-4-1 |
| AC1安全控制電壓 |
240 V |
| AC1安全控制***大電流 |
6 A |
| DC1安全控制電壓 |
24 V |
| DC1安全控制***大電流 |
6 A |
| 使用類別AC15/DC13標準 |
EN 60947-5-1 |
| AC15安全控制電壓 |
230 V |
| AC15安全控制***大電流 |
3 A |
| DC13安全控制電壓 |
24 V |
| 安全觸點：AC，符合UL標準 |
240 VAC G. P. |
| 繼電器觸點材料 |
AgCuNi |
| 繼電器的其他觸點規格 |
+ 0.2 µm Au |
環境數據
| 設備可使用的氣候適宜性標準 |
EN 60068-2-78 |
| 以攝氏度一表示的環境溫度 |
-10 - 55 °C |
| 濕度額定值 |
93 % r.h.40 °C |
| 允許/不允許凝結 |
不允許 |
| EMC 達到標準 ... |
EN 60947-5-1
EN 61000-6-2
EN 61000-6-4
EN 61326-3-1 |
| 振動測試所依據的標準 |
EN 60068-2-6 |
| 應遵守的間隙與爬電距離標準 |
EN 60947-1 |
| 過電壓等級 |
我/二 |
| 間隙與爬電距離污染程度規范 |
2 |
| 保護類型，安裝 |
|
| 保護類型，機殼 |
|
| 端子保護類型 |
|
機械數據
| 安裝位置 |
任意 |
| 殼體材料下部 |
|
| 外殼材料前板 |
ABS UL 94 V0 |
| 外殼上面部分材質 |
|
| 連接端子 |
螺絲式端子 |
| 端子樣式 |
可插拔 |
| 柔性AWG導體的允許截面面積 |
24 - 14 AWG |
| 高度尺寸 |
94 mm |
| 寬度尺寸 |
45 mm |
| 深度尺寸 |
121 mm |
| 凈重 |
325 g |
| 總重 |
330 g |
