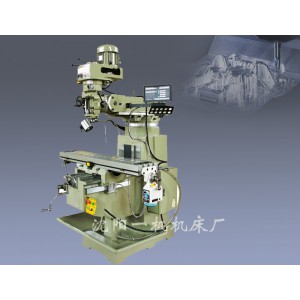

立臥兩用炮塔銑床
炮塔銑床產品簡介與用途
本銑床是一種輕型通用金屬切削機床，炮塔銑床具有立、臥銑兩種功能，可銑削中、小零件的平面、斜面、溝槽和花鍵等，應用于機械加工、模具、儀器、儀表等行業(yè)。
炮塔銑床主要結構特點
底座、機身、工作臺、中滑座、升降滑座等主要構件均采用材料鑄造而成，炮塔銑床并經人工時效處理，機床長期使用的穩(wěn)定性。
銑頭配置炮塔銑床頭，且炮塔銑床主軸裝有手動和微動兩種進給方式，加工方便、準確；炮塔銑床銑床頭可在垂直平面內調整±45°，水平面內回轉 360°，拓展機床加工范圍。
機床操作系統通過支臂懸掛在機床的右上方，炮塔銑床符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀.
主要技術參數
UNIT
4HW
5HW
工作臺尺寸
MM
254×1270(或1500）
305×1370（或1500）
工作臺縱向行程
MM
780（900）
810（910）
工作臺橫向行程
MM
400
420
工作臺垂向行程
MM
500
500
主軸轉速范圍 R.P.M 65-4500(立銑16級）
45-1350（臥銑12級）
65-4500(立銑16級）
45-1350（臥銑12級）
主軸行程
MM
127
127
主軸進給速度
0.04/0.08/0.15
0.04/0.08/0.15
主軸端面至工作臺距離
MM
0-445
0-350
主軸中心線至立柱的距離
MM
140-609
130-620
主軸錐度
R8(標準)
7:24（iso40）
主軸電機功率
KW
2.25
3.75
銑頭左右回轉
90° 90°
銑頭前后回轉
45°
45°
整機重量 KG 1750 1890
包裝尺寸
mm
1516*1550*2080
1556*1650*2080
