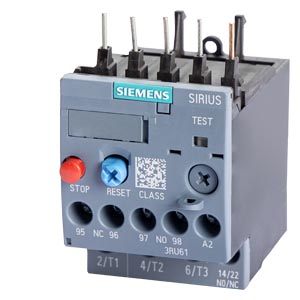

過載繼電器 0.18...0.25 A 規格 S00，等級 10， 用于電機保護 用于安裝至接觸器 主電路：螺絲端子 輔助電路：螺絲端子 手動自動重置 |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
熱過載繼電器 |
| 產品類型名稱 |
3RU6 |
| 綜合技術數據 |
| 接觸器的結構尺寸 可組合的 依公司特殊情況而定的 |
S00 |
| 損耗功率 [W] 總計 典型 |
4.1 W |
| 損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 |
|
| ● |
4.8 W |
| ● 每個電極 |
1.6 W |
| 損耗功率計算類型 電極相關 |
正方形 |
| 絕緣電壓 污染度 3 時 AC 時 測定值 |
690 V |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 耐沖擊性 符合 IEC 60068-2-27 |
8g / 11 ms |
| RoHS 指令（日期） |
05/01/2012 |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 環境溫度 |
|
| ● 運行期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-55 ... +80 °C |
| 相對空氣濕度 運行期間 |
0 ... 90 % |
| 主電路 |
| 極數 用于主電路 |
3 |
| 可設置的電流動作值 電流控制的過載脫扣的 |
0.18 ... 0.25 A |
| 工作電壓 測定值 |
690 V |
| 工作頻率 測定值 |
50 ... 60 Hz |
| 工作電流 測定值 |
0.25 A |
| 輔助電路 |
| 工作電流 輔助觸頭的 AC-15 時 |
|
| ● 24 V 時 |
3 A |
| ● 230 V時 |
2 A |
| 工作電流 輔助觸頭的 DC-13 時 |
|
| ● 24 V 時 |
2 A |
| ● 110 V時 |
0.22 A |
| 保護和監控功能 |
| 脫扣等級 |
CLASS 10 |
| 過電流脫扣器規格 |
熱量 |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
任意的 |
| 緊固類型 |
接觸器附屬裝置 |
| 高度 |
76 mm |
| 寬度 |
45 mm |
| 深度 |
70 mm |
| 須遵守間距 到接地部件 側向地 |
6 mm |
| 接口/ 接線端子 |
| 電氣連接規格 |
|
| ● 用于主電路 |
螺栓連接 |
| ● 用于輔助和控制電路 |
螺栓連接 |
| 電氣連接的排列 用于主電路 |
上面和下面 |
| 可連接的導線截面類型 用于主觸點 |
|
| ● 單芯線或多芯線 |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| ● 細芯線的 帶有電纜末端加工 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| 可連接的導線截面類型 |
|
| ● 用于輔助觸點 |
|
| — 單芯線或多芯線 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| — 細芯線的 帶有電纜末端加工 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 在 AWG 導線處 用于輔助觸點 |
2x (20 ... 16), 2x (18 ... 14) |
| 擰緊扭矩 用于主觸點 螺栓連接時 |
0.8 ... 1.2 N·m |
| 安全 |
| 防護等級 IP 正面的 符合 IEC 60529 |
IP20 |
| 防接觸保護 正面的 符合 IEC 60529 |
確保從前部垂直觸摸時手指安全 |
