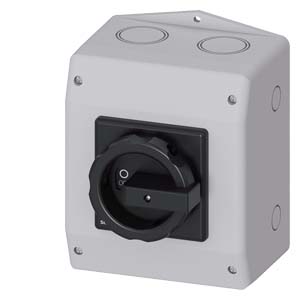

SENTRON，隔離開關 3LD，主開關，6 極， Iu：25 A，額定功率/ 400V 時，AC 23 A：9.5 kW，絕緣材料外殼用于公制螺紋接頭，1Ö， 1S，旋轉驅動，黑色

版本

產品品牌名稱

SENTRON

產品名稱

隔離開關

產品的規格

主開關

顯示方式用于手動操作的開關位置指示器

1 ON - 0 OFF

開關的結構形式

公制螺紋接頭的絕緣材料封裝

操作元件的結構形式

短旋轉手柄

顏色操縱元件的

黑色的

手柄結構

旋轉驅動，黑色

開關操縱機構的結構形式電機驅動

否

一般技術數據

極數

6

極數備注

N

負載隔離開關的結構尺寸

2

機械式使用壽命（轉換周期）典型

100 000

電氣使用壽命（操作循環）

● AC-23 A 時 690 V 時

6 000

開關頻率 ***大值

50 1/h

污染程度

3

電壓

絕緣電壓測定值

690 V

抗沖擊電壓能力測定值

6 kV

工作電壓

● AC 時測定值

690 V

工作頻率測定值

● ***小值

50 Hz

● ***大值

60 Hz

防護等級

防護等級 IP

IP65

防護等級 NEMA

1、4X、12

防護等級 IP 正面的

IP65

耗散

損耗功率 [W] 電流測定值時 AC 時在熱運行狀態中每個電極

1.1 W

主電路

工作電流

● 在AC-21時 690 V 時測定值

25 A

● AC-21 A 時 240 V 時測定值

25 A

● AC-21 A 時 400 V 時測定值

25 A

● AC-21 A 時 440 V 時測定值

25 A

● AC-23 A 時 400 V 時測定值

20 A

額定功率

● AC-23 A 時 240 V 時測定值

5 kW

● AC-23 A 時 400 V 時測定值

10 kW

● AC-23 A 時 440 V 時測定值

9.5 kW

● AC-23 A 時 690 V 時測定值

10 kW

● AC-3 時 240 V 時測定值

4 kW

● AC-3 時 400 V 時測定值

8 kW

● AC-3 時 690 V 時測定值

7.5 kW

輔助電路

轉換器數量用于輔助觸點

0

常閉觸點數量用于輔助觸點

1

常開觸點數量用于輔助觸點

1

工作電壓輔助觸頭的 AC 時 ***大值

500 V

持續電流輔助觸點的測定值

10 A

適應性

應用適宜性

● 主開關

是

● 負載切斷開關

是

● 急停開關

否

● 安全

是

● 維護/修理開關

是

產品詳細信息

產品特點可鎖定在關斷位置

是

附件

產品擴展可選

● 電機驅動

否

● 電壓脫扣器

否

可連接常閉觸點數量用于輔助觸點可加裝 ***大值

2

可連接常開觸點數量用于輔助觸點可加裝 ***大值

3

可連接轉換觸頭數量用于輔助觸點可加裝 ***大值

0

U 型鎖的數量 ***大值

3

U 形強度 U 型鎖

4 ... 8 mm

短路

特定短路電流使用電源熔斷器時

● 690 V 時通過 gG 熔斷器測定值

50 kA

導通電流開關閉合時

● 240 V 時開關 + gG 熔斷器組合時 ***大值

3.5 kA

● 440 V 時開關 + gG 熔斷器組合時 ***大值

3.5 kA

● 690 V 時開關 + gG 熔斷器組合時許可***大值

4 kA

I2t 值開關閉合時

● 240 V 時開關 + gG 熔斷器組合時 ***大值

4 kA2.s

● 440 V 時開關 + gG 熔斷器組合時 ***大值

4 kA2.s

● 690 V 時開關 + gG 熔斷器組合時 ***大值

4 kA2.s

熔斷體規格

● 用于主電路的短路保護需要

保險絲 gL/gG: 25 A

● 用于輔助開關的短路保護需要

保險絲gL/gG: 10A

工作電流前置熔斷器測定值

25 A

根據 UL

工作電流 AC 時根據 UL 508/UL 60947-4-1 額定值

25 A

工作電壓 AC 時 50/60 Hz 時根據 UL 508/UL 60947-4-1 測定值

600 V

有效功率 [hp] AC 時 480 V 時根據 UL 508/UL 60947-4-1 測定值

10

有效功率 [hp] AC 時 600 V 時根據 UL 508/UL 60947-4-1 測定值

15

短時電流強度 (SCCR) 600 V 時根據 UL 508/UL 60947-4-1

5 kA

持續電流前置熔斷器符合 UL 測定值

50 A

保險裝置的類型符合 UL

RK5

連接

AWG 號碼作為已編碼可連接的導線截面單芯線的 ***大值

●

8

●

14

可連接的導線截面類型針對 Cu 導線

● 單芯線的

1x (1.5...16 mm²)

● 細芯線的帶有電纜末端加工

1x (1.5...10 mm²)

● 多芯線

1x (1.5...16 mm²)

可連接的導線截面類型用于輔助觸點

● 單芯線的

側面輔助開關 2x (0.75 ...2.5 mm²)，1x 4 mm²；前側輔助開關 1x (0.75...2.5 mm²)

● 細芯線的帶有電纜末端加工

側面輔助開關 2x (0.75 ...1.5 mm²)，1x 2.5 mm²；正面輔助開關 1x 2.5 mm²

● 多芯線

側面輔助開關 2x (0.75 ...2.5 mm²)，1x 4 mm²；前側輔助開關 1x (0.75...2.5 mm²)

電氣連接規格

● 用于主電路

箱型端子

● 用于輔助觸點

接線夾

機械設計

高度

188 mm

寬度

146 mm

深度

149 mm

設備的構造類型

固定式裝入

緊固類型

殼體中的整套設備

緊固類型

● 4 孔緊固式的正面裝配

否

● 中心緊固式的正面裝配

是

● 導軌安裝

否

凈重

877 g

環境條件

環境溫度運行期間

● ***小值

-25 °C

● ***大值

55 °C

環境溫度存放期間

● ***小值

-25 °C

● ***大值

55 °C
