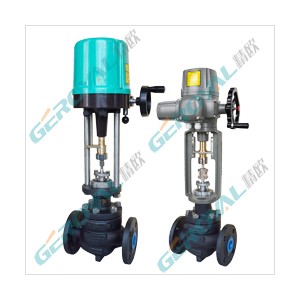

精小型電動調節閥 產品概述 本公司的精小型電動調節閥其特點在于：在原Cv3000的基礎上重量減輕了30%、高度減小了30%、流量增大了30%。是在Cv3000的基礎上進行改進而成的。精小型電動調節閥整體具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性準確、拆裝方便等優點。配以電動執行器，內含飼服功能，接受統一的4～20mA或1～5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。精小型電動調節閥廣泛應用于準確控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。精小型電動調節閥特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。 精小型電動調節閥 技術參數 公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300  閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300  額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250  套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180  允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1  套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2  公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0  額定行程(mm) 16 25 40 60 100  閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)  壓蓋形式 螺栓壓緊式  密封填料 V型聚四氟乙烯填料、V型柔性石墨填料   閥芯形式 單座式、套筒式  流量特性 等百分比  配置執行器類別 3810系列、PSL系列等電動執行器(客戶指定品牌亦可)  執行器參數 電源電壓：220V、380V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC  防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄  環境溫度：-25～+70℃、環境濕度：≤95%   精小型電動調節閥 性能指標 項目  指標值   基本誤差% 配3810L±2.5； 配PSL±1.0  回差%  配381L ±2.0； 配PSL±1.0  死區%  1.0  始終點偏差% 電開  始點±2.5 終點±2.5  始點±2.5 終點±2.5  電關  始點  ±2.5  終點  ±2.5  額定行程偏差% ≤2.5  泄露量L/h 0.01%×閥額定容量   可調范圍R 30：1   精小型電動調節閥 零件材料 閥體 WCB、CF8、CF8M、CF3、CF3M、2520、2507、哈氏合金、鈦合金   墊片 PTFE、金屬石墨墊片、金屬齒形墊  閥座 304、316、316L、特殊  閥芯組件 304、316、316L、特殊  填料 PTFE、PPL、柔性石墨  填料壓蓋 WCB、CF8、CF8M、CF3、CF3M、2520、2507、哈氏合金、鈦合金   精小型電動調節閥 產品選型 （1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
