概 述

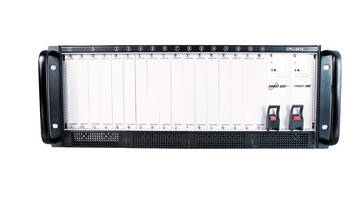

CPC-3414B 是一款4U 14 槽19" 標準上架式CompactPCI 機箱。機箱可提供1 個系統槽和13 個擴展槽, 支持前后插卡。可插拔風扇模塊，從下到上吹風式散熱設計，進風口安裝防塵網，更換方便。
機箱結構：

尺寸：436mm(W) x 177.8mm(H) x 297.6mm(D)

材料：不銹鋼金屬箱體，黑色噴漆工藝

背板：

背板（CPC-9314B）
32bit/33MHz
14 個CompactPCI 插槽(1 個系統槽，13 個外設槽)，2 個 3U 8HP CPCI 電源位

中間為橋接槽與主控槽，支持后IO

系統散熱：

從下到上吹風式散熱設計
40mm DC 12V/0.1A 風扇×8　

系統電源：

1+1 3U CPCI冗余電源, 兼容AC/DC輸入100 ～ 240V AC 輸入
具有過壓，及短路保護電路

環境規格：

工作溫度： -5℃～55℃
存儲溫度：-45℃～85℃
相對濕度：5%～90% 非凝結
MTBF > 50,000 hours
MTTR < 0.5 hours

機械規格：

安全性：滿足GB4943的基本要求
EMC：無線電騷擾限值符合GB9254-1998標準A 級
         抗擾度符合GB/T 17618-1998標準A 級
抗振動：5-17Hz/1mm振幅，17-200Hz/1g 加速度
抗沖擊：10g加速度，11ms 周期

兼容規范：

PICMG 2.0 R3.0 CompactPCI Specification

PICMG 2.1 R2.0 CompactPCI Hot Swap Specification
